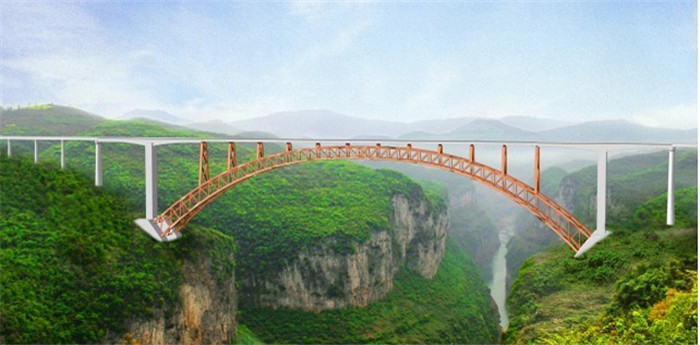

納界河特大橋位于林織（新）線林歹南至織金段坪子上至大沖區間，清鎮市與織金縣交界處的大寨村的納界河上，該橋中心里程為ZDK24+008.00。主桁為352m上承式鋼桁拱，引橋及拱上梁跨布置為3×24簡支梁+1×32簡支梁+2×48T構+11×24.7鋼混結合梁+2×48T構+7×32簡支梁，全長810.10m，。全橋主要材料為Q370qE、Q345qE、Q345qD，全橋總重約9000噸。

我公司負責該橋安裝施工，該橋具有總跨度長、結構復雜、施工難度大等特點。跨徑布置：主橋理論跨徑為L=352m，拱座基礎完全置于岸坡穩定線內；矢跨比及矢高：主橋為上承式提籃鋼桁拱結構，矢高64.5m，矢跨比1/5.46；拱軸中心線在XOZ平面及豎向平面內為懸鏈線，拱軸系數m=1.5。主橋為上承式提籃鋼桁拱結構，主桁為N型架，拱頂處弦桿立面投影桁高8.0m，拱腳處弦桿立面投影桁高13.0m，節間水平投影長度8.2333m。拱頂處主桁中心距8.0m，拱角處主桁中心距27.0m，弦桿內傾角8.37867°。弦桿截面中心至拱角理論中心的豎向距離64.5m。

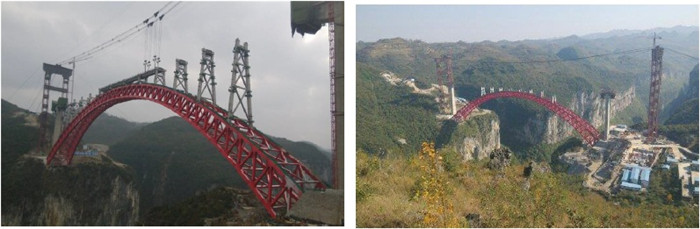

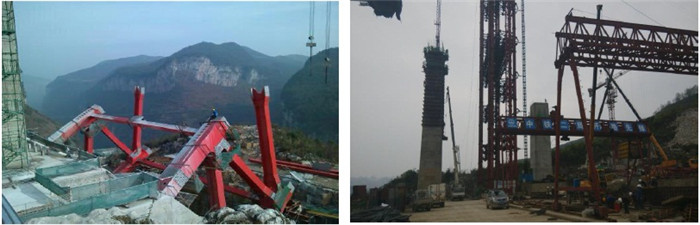

圖1：納界河大橋施工現場

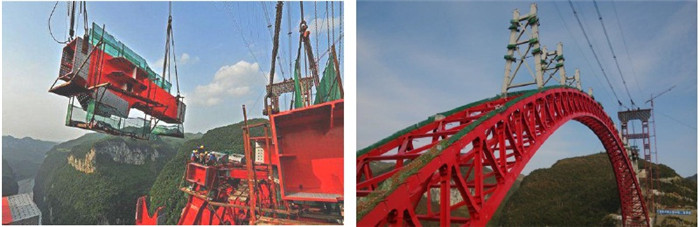

圖2：納界河大橋高空作業

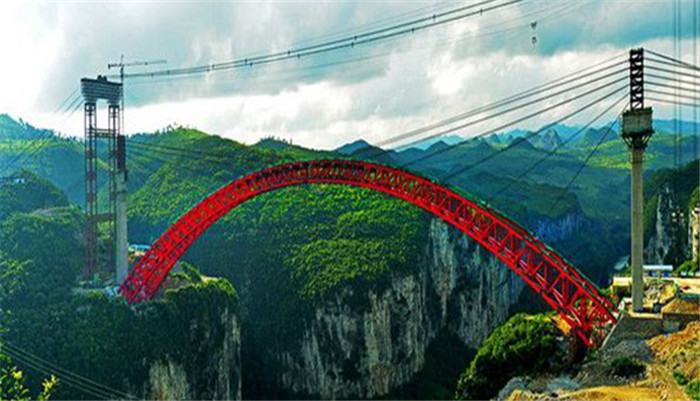

圖3：納界河大橋全貌
